Nuestro compañero Juan Manuel Martín, Ingeniero de proyectos USA de Greening-e, nos guía a través de la tipología de cableado utilizada en los proyectos fotovoltaicos de USA.
En este blog, el compañero Juan Manuel Martín, muestra los distintos tipos de cables que se emplean en USA y explica cómo escoger de manera adecuada el cable correcto para nuestro proyecto fotovoltaico.
Tipos de cables utilizados en proyectos fotovoltaicos en USA
Al igual que en otros países, en Estados Unidos todos los cables empleados en aplicaciones eléctricas están designados por una serie de letras y números que los distinguen en función de su material, aislante, uso, propiedades, etc.
El número es de estos es muy elevado pudiéndonos encontrar más de 40 variantes distintas que han sido específicamente diseñadas para instalaciones muy concretas: instalaciones interiores, circuitos de fuerza, alimentación de bombas, instalaciones en sitios de pública concurrencia, instalaciones expuestas a la intemperie, ambientes explosivos…).
Exigencias mercado fotovoltaico
Dentro del ámbito fotovoltaico, el sector del cableado ha experimentado una notable especialización a lo largo de los años, mejorando la calidad de los mismos y adaptándose a las nuevas exigencias del mercado, tales como:
- Mejoras en los niveles de aislamiento, llegando hasta los 2kV en cable diseñado específicamente para aplicaciones solares.
- Aumento de la resistencia física del cable a las inclemencias meteorológicas, mediante la clasificación PV cable (UL 4703) que mejora la exposición prolongada a rayos ultravioleta, temperaturas extremas, lluvia…
- Cubiertas más resistentes en caso de incendio, haciendo que estos no goteen ni propaguen la llama.

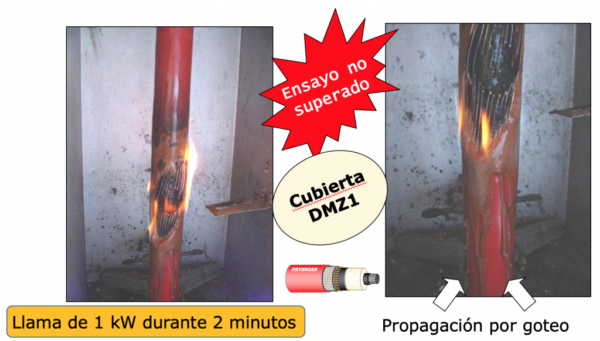

Ilustración 1. Ensayo de propagación de la llama en cables del fabricante Prysmian
¿Cuáles son los cables más empleados en aplicaciones fotovoltaicas?
- RHW y RHW-2: Usados en aplicaciones eléctricas en general y pequeñas instalaciones fotovoltaicas.
- R: Rubber insulation
- H: Heat resistance of 75ºC
- W: Water resistant
- -2: Heat resistance of 90ºC
- USE-2: Empleado cuando se requiere enterrar el tendido eléctrico bajo tierra
- U: Underground
- S: Service
- E: Entrance
- -2: Heat resistance of 90ºC
- RHH: Se emplea en sitios donde la irradiación solar es muy elevada, sin embargo, a diferencia del RHW, no posee resistencia al agua.
- R: Rubber insulation
- HH: High heat resistance of 90ºC
Es muy importante exigir al fabricante los certificados de pruebas y ensayos que haya superado este cable para asegurarnos de que estamos adquiriendo un cable resistente que vaya a durar en el tiempo y ofrezca la calidad que se espera de él.

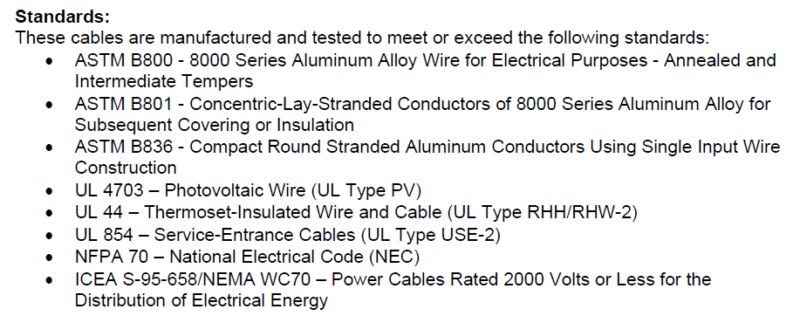

Ilustración 2. Certificados del cable SunGuard UL Type PV, 2kV Aluminum del fabricante BuyAWG
En el siguiente vídeo, Juan Manuel aporta todos los detalles:
